メインプログラム  ビーム,プログラム設定  装置設定
The main program beam and program setting device setting

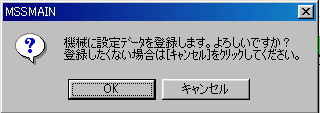

装置設定を押されると、次の画面を表示します。

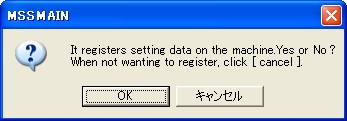

Display the following screen when the monitor configuration is pushed.



ＯＫを選択すると装置設定を開始します。
Begin the monitor configuration when you select OK.
キャンセルを選択すると装置設定を実行しないで、戻ります。
It returns without executing the monitor configuration when the cancellation is selected.

なお、それまでに装置に設定されたビーム、プログラム設定はキャンセルされ、パソコンからのデータに置き換わります。
The beam and the program setting set to the device till then are canceled, and replace data from the personal computer.

また、ステップ数が以前より減少した場合、生産画面にて現ステップ数をご確認いただくか、全面、黄色のリセットボタンを押下しないと、正常に編み上げできないことがあります。
Moreover, the number of present steps is confirmed on the production screen when the number of steps decreases than before or if the overall, yellow reset button is not pressed, it is not likely to be able to finish knitting normally.



読み込み中は以下の通信中画面が出ます。
The screen goes out while communicating reading as follows.


通信エラーが発生したときはトラブルシューティングをご覧ください。
See the troubleshooting when the communication fault occurs.

---

注意！
Attention.

プログラム設定及びビーム設定の画面の時に機械を運転したときの、ビームデータは反映されません。
The beam data when having moved a machine at the screen of the program setting and the beam setting is not reflected.

そのままの状態で装置設定しますと、以前のビームデータが設定されますので、注意ください!!
Under such a condition, note that the beam data before is set when the device is set.
