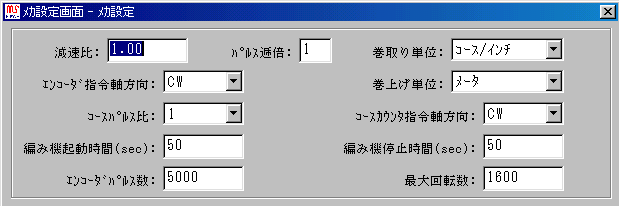

減速比
Deceleration ratio
| メイン経編機からエンコーダに対する減速比を入力します。
Input the deceleration ratio to the encoder from the main sutra knitter.
メインシャフト１回転に対してエンコーダ軸２回転の場合、「２．００」と入力します。
It is input in case of the encoder axis two rotations the main shaft rotation as "2.00".
|
|---|
コースパルス比
Course pulse ratio
| コースカウンタの減速比です。
It is a deceleration ratio of the course counter.
メインシャフト１回転に対して、コースカウンタ２回転の場合、「２」を選択します。
Select "2" in case of the course counter two rotations the main shaft rotation.
|
|---|
エンコーダ パルス数
Number of encoder pulses
| メインに取り付けるエンコーダのパルス数（１回転あたり）を入力します。
Input the pulse number for the encoder mainly installed)(rotation.
|
|---|
パルス逓倍
Pulse [**] twice
| 内部及び外部（サーボドライバーの指令パルス比）で回転を上げる場合、その倍率を入力します。
Input the magnification when you raise the rotation in internal and the external (instruction pulse ratio of the servo driver).
メインエンコーダパルスに対して極端にパルス不足が発生するときにサーボドライバーのパルスを変更して使用するため、普段は「１」でご使用ください。
Usually use it by "1" to change and to use servo driver's pulse when pulse shortage occurs extremely for the main encoder pulse.
|
|---|
巻取単位
Volume [totan] title
| 巻き取りをコース／ｃｍ、コース／インチのどちらかにに変更します。
Change winding up in [nini] either the cm or course/course/the inch.
途中で変更された場合、データの自動換算は行いませんので、巻き取りデータをご確認ください。
Automatic conversion of data is not done when it is changed on the way, and confirm the winding up data.
|
|---|
巻上げ単位
Unit of volume raising
| 巻き上げ単位をメータかヤードのどちらかにに変更します。
Change units of rolling up either of the meter or the yard in [nini].
途中で変更された場合、データの自動換算は行いませんので、巻き上げデータをご確認ください。
Automatic conversion of data is not done when it is changed on the way, and confirm the rolling up data.
|
|---|
コースカウンタ指令軸方向
Direction of course counter instruction axis
| コースカウンタを正転方向にて＋１する（ＣＷ）か逆転方向にて＋１する（ＣＣＷ）かに変更します。
Change to (CCW) to which +1 course counter is righted and done by the direction of [ten] in done +1 (CW) or the direction of the reversal.
|
|---|
編み機起動時間
Knitting machine uptime
| 経編機が運転ボタンを押されてから、実際に動作するまでの時間を入力します。
Input time from pushing the driving button to the passing knitter to operation actually.
この時間は、エンコーダベルトエラー（Ｅ−００３）を判断する時間となります。
This time becomes time to judge encoder belt error (E-003).
|
|---|
編み機停止時間
Knitting machine stop time
| 経編機が運転状態の時に停止ボタンを押されてから、実際に停止するまでの時間を入力します。
Input time from pushing the earth switch to the stop actually when the passing knitter is driving.
この時間は、自動→手動にスイッチを切り替えられたときの安全タイマー時間となります。
This time becomes the time of the safety timer when the switch is switched to automatic operation → manual operation.
|
|---|
最大回転数
Maximum engine speed
| 経編機の最大回転数を入力します。
Input the maximum engine speed of the passing knitter.
|
|---|
